KJ643型煤礦用空壓機監測系統

　　KJ643煤礦用空壓機監測系統可采集排氣壓力、排氣溫度、潤滑油壓力、潤滑油溫度、冷卻水壓力、冷卻水溫度等性能參數，以及設備開停、供電狀態等生產參數，可以控制設備的起動、停止，是煤礦安全生產的必備設備。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

KJ643型煤礦用空壓機監測系統說明書

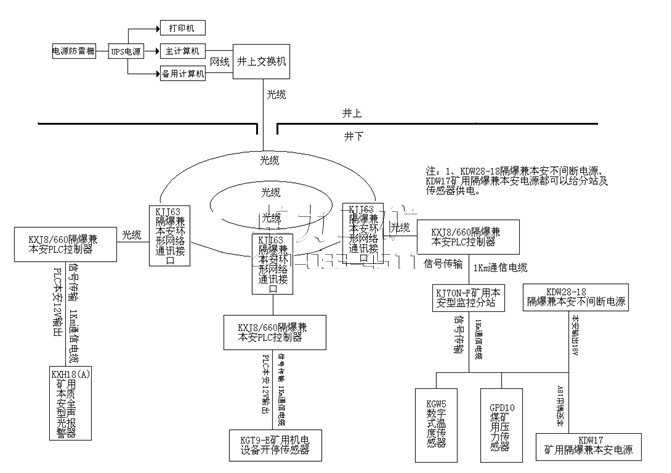

KJ643型煤礦用空壓機監測系統

KJ643型煤礦用空壓機監測系統|

● 系統概述

KJ643煤礦用空壓機監測系統的設計是以《煤礦安全規程》為依據，對煤礦井下實際情況進行考察之后，綜合各方面的要求設計出來的，監控設備的種類、數量、性能符合《煤礦安全規程》的有關規定，適用各類大中小型煤礦。該系統可采集排氣壓力、排氣溫度、潤滑油壓力、潤滑油溫度、冷卻水壓力、冷卻水溫度等性能參數，以及設備開停、供電狀態等生產參數，可以控制設備的起動、停止，是煤礦安全生產的必備設備。

●使用環境

1系統中用于機房、調度室的設備，應能在下列條件下正常工作：
　　a) 環境溫度：15 ℃～30 ℃；
　　b) 相對濕度：40 %～70 %；
　　c）溫度變化率：小于10 ℃/h，且不得結露；
　　d）大氣壓力：80 kPa～110 kPa；
　　e) GB/T 2887-2000規定的塵埃、照明、噪聲、電磁場干擾和接地條件。
2　除有關標準另有規定外，系統中用于煤礦井下的設備應在下列條件下正常工作：
　　a) 環境溫度：0 ℃～40 ℃；
　　b) 平均相對濕度：不大于95 %（＋25 ℃）；
　　c) 大氣壓力：80 kPa～110 kPa；
　　d) 煤礦井下有甲烷、煤塵等爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

●系統功能
1　數據采集功能
1.1 系統具有排氣壓力、排氣溫度、潤滑油溫度、潤滑油壓力、冷卻水溫度、冷卻水壓力等模擬量采集及顯示功能。
1.2 系統必須具有電機運行狀態等開關量采集及顯示功能。
2　控制功能
2.1　系統必須具有地面遠程控制功能，實現空壓機等啟/停地面控制。
2.2　系統必須具有自動控制功能，根據風包壓力等自動啟/停空壓機。
2.3　系統必須具有人工就地控制功能，實現空壓機等啟/停就地人工控制。
2.4　系統必須具有按設定順序啟停多臺空壓機功能。
2.5 系統具有遠程控制、就地控制、自動控制、手動控制等功能設置。
3　存儲和查詢功能
　　系統必須具有存儲和查詢功能。存儲內容應包括：
　　a）重要測點模擬量的實時監測值；
　　b）模擬量統計值；
　　c）開關量動作時刻及狀態；
　　d）報警及解除報警時刻及狀態；
　　e）開關量輸出時刻及狀態；
　　f) 設備故障／恢復正常工作時刻及狀態等。
4　顯示功能
4.1　系統必須具有列表顯示功能：
　　a）模擬量及相關顯示內容包括：地點、名稱、單位、報警門限、控制門限、監測值、傳感器工作狀態等、報警及解除報警狀態和時刻等；
　　b）開關量顯示內容包括：地點、名稱、開／停時刻、狀態、工作時間、傳感器工作狀態、報警及解除報警狀態及時刻等；
4.2　系統必須具有模擬量實時曲線和歷史曲線顯示功能。顯示內容包括：地點、名稱、單位、報警門限、控制門限、監測值、傳感器工作狀態，并設時間標尺，可顯示出對應時間標尺的模擬量值。
4.3　系統必須具有開關量狀態圖及柱狀圖顯示功能。顯示內容包括：地點、名稱、最后一次開/停
時刻和狀態、工作時間、傳感器狀態等，并設時間標尺。
4.4　系統必須具有模擬動畫顯示功能。顯示內容包括：工藝流程模擬圖、相應設備開停狀態、相應模擬量數值等。應具有漫游、總圖加局部放大、分頁顯示等方式。
4.5　系統必須具有系統設備布置圖顯示功能。顯示內容包括：傳感器、執行器、分站、電源箱、環網接口和電纜等設備的設備名稱、相對位置和運行狀態等。若系統龐大一屏無法容納，可漫游、分頁或總圖加局部放大。
5　打印功能
　　系統必須具有報表打印功能。
6　人機對話功能
　　系統必須具有人機對話功能，以便于系統生成、參數修改、功能調用、控制命令輸入等。
7　自診斷功能
　　系統必須具有自診斷功能。當系統中傳感器、分站、環網接口等設備發生故障時，報警并記錄故障時刻和故障設備，以供查詢及打印。
8　雙機切換功能
系統必須具有雙機自動切換功能。系統主機應雙機備份，并具有手動切換功能或自動切換功能。當工作主機發生故障時，備份主機投入工作。
9　數據備份功能
　　系統必須具有數據自動備份功能。
10 備用電源功能
　　系統地面設備具有備用電源，當電網停電后，保證地面設備的供電。

1　模擬量輸入傳輸處理誤差
　　模擬量輸入傳輸處理誤差應不大于1.0 %。
2　最大巡檢周期
　　系統最大巡檢周期應不大于30 s。
3　控制執行時間
　　控制執行時間應不大于系統最大巡檢周期。
4　畫面響應時間
　　調出整幅畫面85%的響應時間應不大于2 s，其余畫面應不大于5 s。
5 誤碼率
　　誤碼率應不大于10-8。
6 最大傳輸距離
　　a) 環網接口與主、備計算機的最大傳輸距離：50 m；
　　 b) 環網接口與PLC控制器的最大傳輸距離：10k m(采用波長為1310 nm的MGTSV 煤礦用阻燃單模通信光纜)
　　c) 環網接口與PLC控制器的最大傳輸距離：100 m(采用MHYV2*2*0.8煤礦阻燃雙絞線)
　　d) PLC控制器到分站的最大傳輸距離：1 km （采用MHY32或MHYBV主傳輸通信電纜：線徑截面不小于1.5 mm2）。
　　e) PLC控制器到傳感器的最大傳輸距離：1 km(采用MHYVR通信電纜：線徑截面不小于1.5 mm2)。
　　f) 分站到傳感器的最大傳輸距離：1 km(采用MHYVR通信電纜：線徑截面不小于1.5 mm2)。
7 最大監控容量
　　系統允許接入的KJJ63隔爆兼本安環形網絡通訊接口數量：3臺；
　　系統允許接入的KXJ8/660隔爆兼本安PLC控制器數量：3臺。
8　雙機切換時間
　　從工作主機故障到備用主機投入正常工作時間應不大于5 min。
9　備用電源工作時間
　　在電網停電后，系統應具有備用電源功能，地面中心站備用電源在系統電網停電后應保證中心站設備正常工作不小于2 h，井下后備電源供電在系統電網停電后應保證系統井下設備正常工作不小于 2 h。
