BYD型擺線針輪油冷式電動滾筒

BYD型擺線針輪油冷式電動滾筒|擺線針輪電動滾筒

BYD擺線針輪油冷式電動滾筒是膠帶輸送機的驅動裝置，用于拖動膠帶使主機運轉，它可以廣泛代替目前使用的電動機——減速器所構成的外驅動裝置。
BYD型擺線針輪油冷式電動滾筒系列參數表

滾筒直徑 D(mm)

電機功率 P(kW)

帶寬 B(mm)

帶速  v(m/s)

0.50

0.63

0.80

1.00

1.25

1.60

2.00

2.50

3.15

4.00

320

1.5

500、650

○

○

○

○

○

○

2.2

500、650

○

○

○

○

3.0

500、650

○

○

○

4.0

500、650

○

○

○

400

2.2

500、650

○

○

○

○

○

○

3.0

500、650

○

○

○

○

○

4.0

500、650

○

○

○

○

500

1.5

500、650

○

○

○

○

○

○

○

2.2

500、650、800

○

○

○

○

○

○

3.0

500、650、800

○

○

○

○

○

4.0

500、650、800

○

○

○

○

○

○

5.5

500、650、800

○

○

○

○

○

7.5

650、800

○

○

○

○

○

11

650、800

○

○

○

○

630

4.0

1000、1200

○

○

○

○

○

○

○

○

5.5

800、1000、1200

○

○

○

○

○

○

○

○

7.5

800、1000、1200

○

○

○

○

○

○

○

11

650、800、1000、1200

○

○

○

○

○

○

15

800、1000、1200

○

○

○

○

○

18.5-37

800、1000、1200

○

○

○

○

800

5.5

1400

○

○

○

○

○

○

7.5

1400

○

○

○

○

○

○

11

1400

○

○

○

○

○

○

15

800、1000、1200、1400

○

○

○

○

18.5-90

800、1000、1200、1400

○

○

○

○

備注：方格內有“○”為博山眾誠現已主產。
其它：博山眾誠除生產系列電動滾筒外，還可根據用戶要求設計和生產系列外的電動滾筒、減速滾筒。


適用條件：
1、BYD型油冷式電動滾筒密封性良好，因此可用于粉塵大、潮濕泥濘的場所。
2、BYD型油冷式電動滾筒有封閉結構的接線盒，因此可隨同主機安裝在露天工作。
3、BYD型油冷式電動滾筒選用于工作環境溫度-15℃～+40℃，海拔不超過1000米。
4、BYD型油冷式電動滾筒不適用于高溫物料的輸送機。
5、BYD型油冷式電動滾筒不能應用于具有防爆要求的場所。
特點：
1、BYD型油冷式電動滾筒的電動機的電磁部分與Y系列標準完全相同，采用B級絕緣。
2、減速機構采用了與電機直聯的由針齒殼輸出的一級擺線針輪減速機構。
3、擺線針輪減速機構承載能力大、過載能力強、使用壽命長、噪聲低、效率高、節能。
4、BYD型油冷式電動滾筒的使用范圍和基參數與JB4256（1.2.3）-86《YD油冷式電動滾筒》一致。

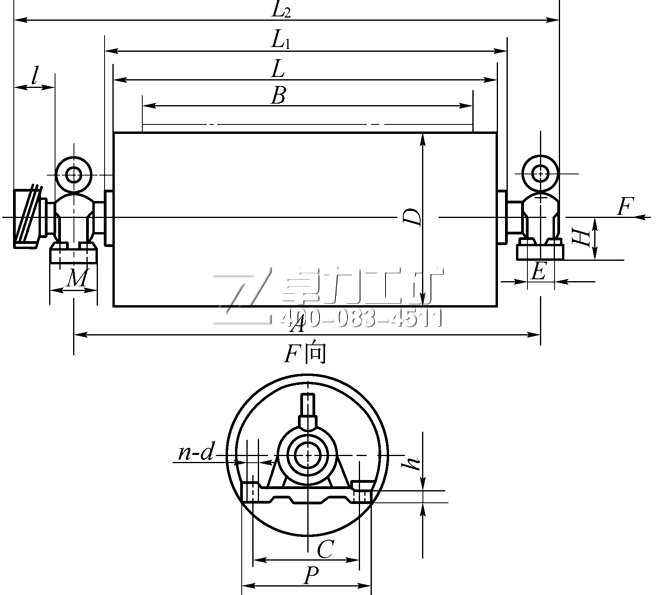

外形及安裝尺寸圖

安裝尺寸表

D	B	A		L	L1	L2	l	H	M	P	E	C	h	d	n
		具體 尺寸	極限 偏差
320	500	850	±1.5	600	≤750	≤1040	95	120	90	340	0	280	35	27	4
	650	1000		750	≤900	≤1190
400	500	850		600	≤750	≤1040
	650	1000		750	≤900	≤1190
500	500	850		600	≤750	≤1080	115	100	70
	650	1000		750	≤900	≤1240		120	90
	800	1300		950	≤1110	≤1540
630	650	1000		750	≤900	≤1240
	800	1300		950	≤1110	≤1630	160	140	130	400	80	330
	1000	1500	±2.0 ±1.5	1150	≤1310	≤1830
	1200	1750		1400	≤1560	≤2080		160	160	440	90	360	50	34	8
	800	1300		950	≤1110	≤1630		140	130	400	80	330	35	27
800	1000	1500	±2.0	1150	≤1310	≤1830		160	160	440	90	360	50	34
	1200	1750		1400	≤1560	≤2080
	1400	2000		1600	≤1760	≤2330

電動滾筒冷卻油加油量
單位：升

筒徑 (mm)	帶寬 (mm)
	500	650	800	1000	1200	1400
	儲油量 (L)
320	12	15	18.5	23	28	32
400	18	24	29.5	37	44	52
500	29	37	46	57	68	80
630	46	59	73	91	109	127
800	74	95	117	146	176	205

注：表中數字黑體字為正常產品，其余為非標產品。

使用和潤滑

1.滾筒在安裝好后，應注入潤滑油至滾筒半徑2/3高度，油量過多或過少都會影響滾筒的效率和正常運轉。
2.滾筒在正式運轉前應進行空載運轉一段時間，在無異常的情況下，再逐漸加載運載。
3.潤滑油冬天選用30#機械油，夏天選用40#機械油。
4.滾筒在運轉100-200小時之后，應更換新油，以后每運轉3000小時更換一次油。加油時，請特別注意油的清澈度。
5.在滾筒運轉中，當出現溫度突然升高及不正常噪聲時，應立即停機檢查，在正確排除故障后方可再投入運轉。

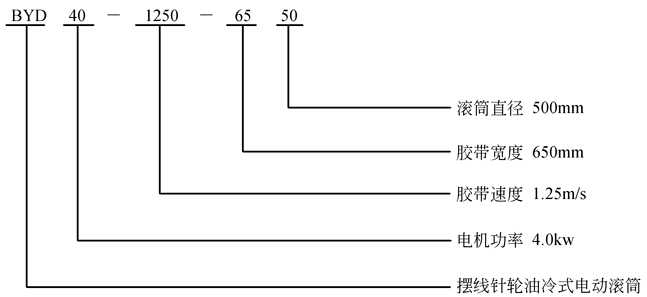

訂貨代號示例
